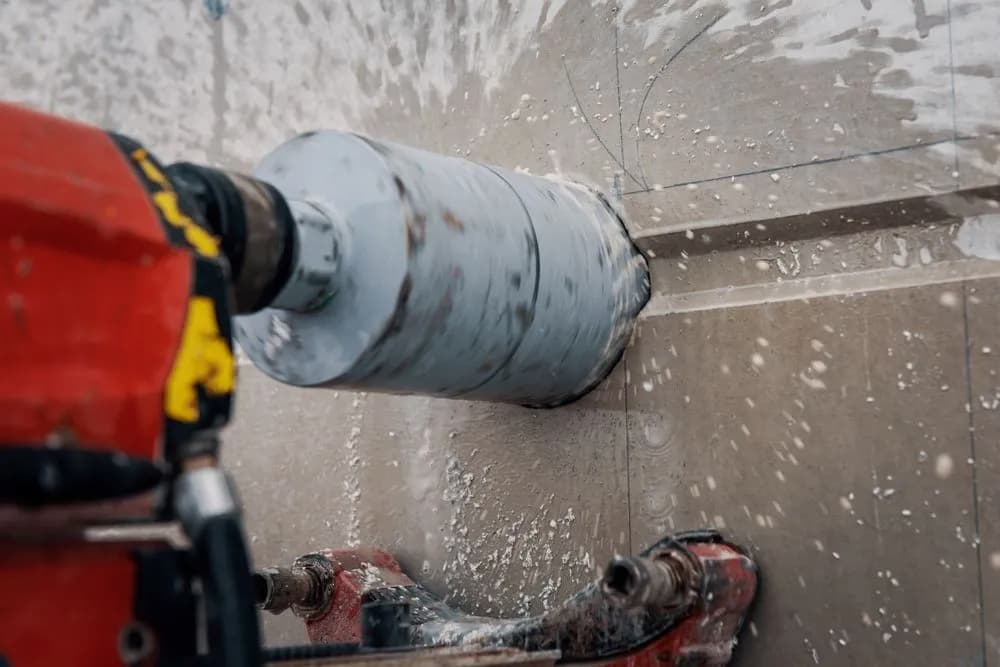

Dalam proyek konstruksi maupun renovasi gedung, pembuatan jalur untuk instalasi Mechanical, Electrical, and Plumbing (MEP) adalah tahapan yang krusial. Salah satu metode yang paling sering digunakan untuk menembus dinding, pelat lantai, atau balok beton demi memberi jalan bagi jalur kabel utama (kabel tray atau pipa conduit ukuran besar) adalah teknik coring.
Meski coring beton menawarkan hasil lubang yang rapi dan presisi, ada satu ancaman tak kasat mata yang sering diremehkan oleh pelaksana lapangan yaitu terpotongnya baja tulangan struktur.
Sebagai engineer atau praktisi MEP, memahami batasan struktur sipil bukanlah sebuah pilihan, melainkan kewajiban agar instalasi yang kita bangun tidak mengancam nyawa penghuni gedung.
Mengapa Memutus Tulangan Sangat Berbahaya?
Banyak pihak mengira bahwa memotong satu atau dua besi di dalam beton tidak akan memberikan dampak signifikan. Ini adalah miskonsepsi yang sangat berbahaya. Untuk memahaminya, kita perlu melihat fungsi baja tulangan dari kacamata teknik sipil.
Di dalam elemen struktur seperti balok dan kolom, terdapat dua jenis tulangan utama: tulangan memanjang (longitudinal) dpipan tulangan sengkang/begel (transversal).
Ketika mata bor coring berdiameter besar menembus beton untuk jalur kabel utama, komponen yang paling rentan terputus adalah tulangan sengkang. Tulangan sengkang ini memiliki fungsi vital, yaitu menahan gaya geser bangunan.
Jika tulangan sengkang terputus, elemen struktur kehilangan kekuatan gesernya secara drastis. Berbeda dengan keruntuhan lentur yang biasanya memberikan “peringatan” berupa lendutan atau retak rambut yang perlahan membesar, keruntuhan geser (shear failure) bersifat sangat getas dan terjadi secara tiba-tiba tanpa peringatan.
Bangunan bisa mengalami kegagalan struktural fatal yang seketika runtuh hanya karena hilangnya integritas tulangan sengkang di titik-titik kritis akibat coring yang sembarangan.
Mitigasi Risiko Bahaya Coring Beton di Lapangan
Sebagai profesional MEP, kualitas pekerjaan kita tidak hanya dinilai dari seberapa rapi jalur kabel yang dibuat, tetapi juga seberapa aman metode pebajnyelesaiannya terhadap struktur bangunan. Berikut adalah langkah mitigasi wajib untuk menghindari risiko pemotongan baja tulangan:
Deteksi Dini dengan Rebar Scanner / Ground Penetrating Radar (GPR)
Pekerjaan coring beton tidak boleh dilakukan secara “buta”. Sebelum mata bor menyentuh beton, wajib dilakukan pemindaian area menggunakan Rebar Scanner atau Ground Penetrating Radar (GPR). Alat Non-Destructive Testing (NDT) ini mampu memetakan kedalaman, jarak, dan pola grid tulangan di dalam beton.
Dengan memetakan posisi tulangan utama dan sengkang, engineer MEP dapat menggeser titik coring beberapa sentimeter untuk mencari “zona aman” (celah antar tulangan) sehingga mata bor hanya menggerus selimut beton murni tanpa menyentuh baja sama sekali.
Clash Detection dan Pemasangan Pipa Sparing (Sleeve)
Solusi paling efektif dari bahaya coring adalah dengan tidak melakukan coringsama sekali. Di era modern, hal ini dicapai melalui fase design dan engineering yang matang.
Menggunakan software seperti AutoCAD MEP, tim perencana harus melakukan clash detection untuk memastikan jalur kabel utama tidak bertabrakan dengan elemen struktur utama.
Berdasarkan shop drawing yang sudah disetujui, tim MEP wajib menanam pipa sparing (sleeve) pada bekisting balok, kolom, atau pelat lantai sebelum pihak sipil melakukan pengecoran beton. Metode ini 100% aman karena memberi ruang bagi jalur MEP tanpa merusak tulangan apa pun.
Izin Tertulis dari Structural Engineer
Jika pekerjaan berada pada tahap renovasi (gedung sudah jadi) dan coring pada elemen struktural seperti balok atau kolom tidak bisa dihindari, jangan pernah mengambil keputusan sendiri. Titik coring, diameter lubang, dan hasil scan GPR harus diserahkan kepada Structural Engineer bangunan tersebut. Merekalah yang berhak menghitung ulang kapasitas sisa struktur dan memberikan izin persetujuan tertulis (approval) apakah lokasi coring tersebut aman untuk dieksekusi.
Kesimpulan
Integrasi sistem MEP yang baik adalah sistem yang menghormati integritas struktur sipil di sekelilingnya. Memaksakan jalur kabel dengan memotong baja tulangan, terutama tulangan sengkang penahan geser, sama saja dengan menanam bom waktu pada bangunan tersebut.
Terapkan perencanaan sleeve yang presisi di awal, dan selalu gunakan alat pendeteksi tulangan saat harus berhadapan dengan struktur existing. Keamanan bangunan selalu menjadi prioritas di atas segalanya.
