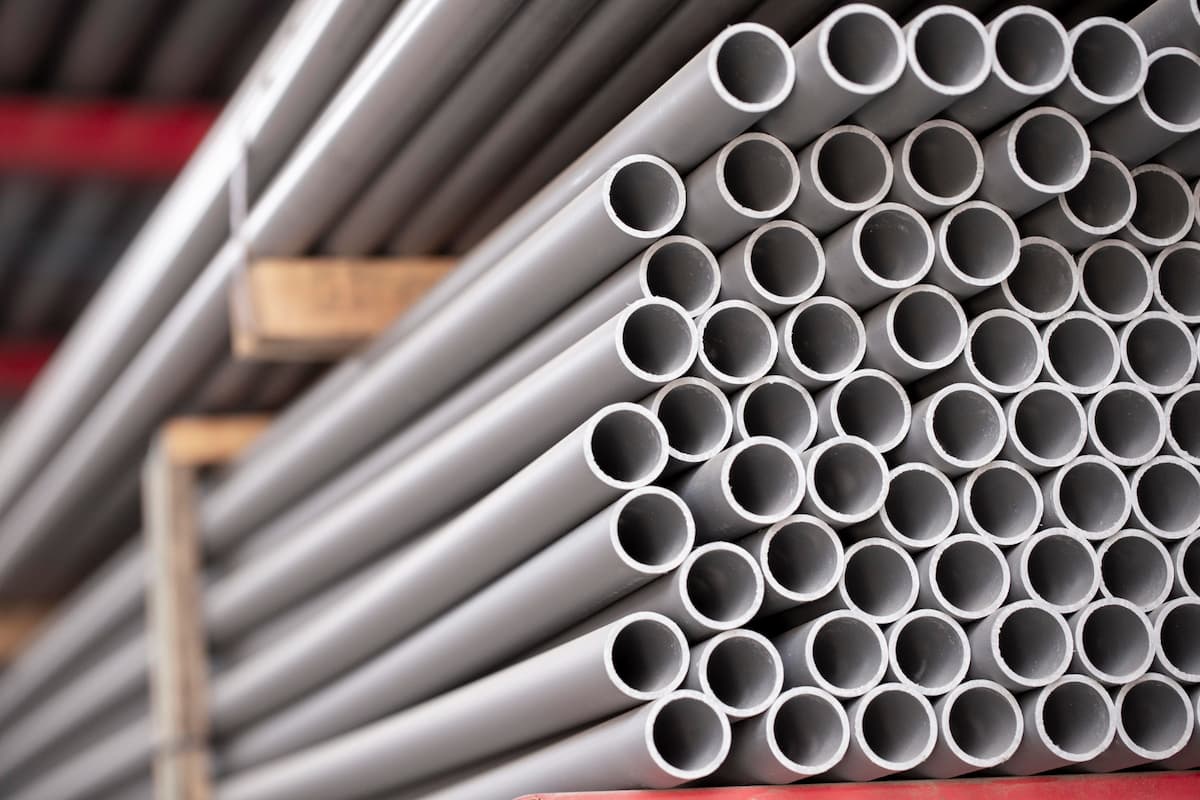

Pipa conduit digunakan dalam instalasi listrik bangunan untuk melindungi kabel listrik dari kerusakan dan gangguan dari lingkungan. Jenis pipa ini memakai bahan logam atau plastik yang tahan api.
Dalam pengerjaan instalasi MEP, pipa conduit digunakan sebagai bagian untuk menaikan nilai estetika. Dengan begitu, kesan yang didapatkan adalah pengerjaan kabel semakin professional dan rapi.
Walaupun mampu menaikan nilai estetika, masalah muncul ketika dihadapkan dengan kondisi menanam kabel listrik di kolom beton. Hal ini dikarenakan pengurangan kapasitas struktural akibat reduksi luas penampang beton
Kemudian, pengerjaannya harus dilakukan secara aman namun tidak merusak kekuatan struktur bangunan.
Maka dari itu, penanaman pipa conduit di kolom beton harus melalui rangkaian perencanaan. Tujuannya agar pipa conduit tertanam dengan rapi dan tidak merusak struktur bangunan yang sudah berdiri tegak.
Standar penanaman pipa conduit di dalam kolom beton
Penanaman pipa conduit di kolom beton wajib memakai diameter pipa yang tidak melebihi 4% dari luas penampang kolom. Ukuran pipa dibawah 4% luas penampang agar tidak mengurangi kekuatan struktur, dipasang sebelum pengecoran, dan dijaga supaya tidak terjadi penyumbatan. Angka ini diambil sesuai SNI 2847 tentang standar teknis konstruksi beton bertulang.
Sebagai ilustrasi, jika memiliki ukuran kolom 15×20 cm, maka ukuran maksimal pipa conduit adalah 3/4 inci agar tidak merusak struktur dan memudahkan penarikan kabel. Apabila Anda menanam lebih dari satu pipa, maka berikan jarak aman yang disarankan minimal 3 inci.
Kemudian pipa ditempatkan di dalam bekisting dan diikat dengan kawat bendrat ke besi tulangan supaya tidak bergeser ketika melakukan penarikan kabel.
Spesifikasi pipa conduit untuk penanaman di dalam kolom beton
Pipa conduit yang akan ditanam ke dalam kolom beton harus memiliki ketahanan tinggi terhadap tekanan tinggi agar tidak mudah patah pada saat pengecoran. Berikut adalah spesifikasi pipa conduit yang dapat Anda gunakan
Pipa conduit memakai bahan PVC atau HDPE. Umumnya pipa yang digunakan memakai bahan PVC karena memiliki kemampuan dalam menahan tekanan beton. Kemudian, kaku namun sedikit elastis. Serta permukaan dalam yang halus agar kabel tidak mudah tersangkut hendak ditarik.
Persyaratan Umum Instalasi Listrik (PUIL) merekomendasikan pipa conduit berdiameter luar 20mm-25mm. Ukuran ini didesain untuk melindungi kabel dari gangguan eksternal dan kelembaban.
| pipa | Detail spesifikasi | Penjelasan dan fungsi |
| Material Utama | High Impact uPVC atau HDPE | Wajib menggunakan tipe Heavy Duty agar pipa tidak pecah, pipih, atau melengkung saat menahan tekanan hidrostatis dari adukan cor beton. |
| Diameter Luar (OD) | 20 mm – 25 mm | Ukuran ideal sesuai rekomendasi PUIL untuk instalasi standar. (Catatan: Pastikan OD tidak melebihi 4% dari luas penampang kolom beton). |
| Kekuatan Tekan (Compression) | > 1250 Newton (Heavy Duty Class) | Syarat mutlak untuk instalasi in-bow yang ditanam langsung dan diikat pada besi tulangan sebelum proses pengecoran. |
| Sifat Material | Flame Retardant (Anti Rambat Api) | Berfungsi mengisolasi percikan api dan mencegah kebakaran struktural apabila terjadi korsleting (kegagalan insulasi) pada kabel di dalam kolom. |
| Kondisi Permukaan Dalam | Halus (Smooth Inner Wall) | Mengurangi friksi (gesekan) sehingga jaket pelindung kabel tidak terkelupas saat proses penarikan kabel (cable pulling) dilakukan. |
| Metode Tekukan | Memerlukan Bending Spring atau Fitting Elbow | Karena sifatnya kaku (rigid), pembentukan radius tekuk menuju pelat lantai harus dilakukan dengan alat bantu agar penampang pipa tidak menyempit. |
Mengapa penanaman pipa conduit di dalam kolom beton sangat krusial
Perlindungan dari elemen struktur vertikal
Pipa conduit yang tertanam di dalam beton dapat melindungi kabel dari serangan fisik yang mampu menyebabkan korsleting listrik. Terutama pada elemen struktur vertikal.
Beton mampu melindungi kabel listrik dari api dan sumber panas lainnya yang bisa merusak kabel. Sebab, beton adalah material dengan massa termal yang tinggi sehingga dapat menyerap panas.
Estetika bangunan
Pipa yang tertanam dalam beton secara visual menambah nilai estetika bangunan. Seluruh ruangan dan lorong menjadi lebih rapi, tidak ada kabel yang terpasang di luar. Menciptakan desain fasad yang bersih dan minimalis.
Efisiensi biaya produksi
Estetika karena pipa conduit tertanam di beton berbanding lurus dengan penghematan ruang. Apabila tidak ada pengerjaan ruang tambahan, efisiensi biaya produksi bisa dilakukan untuk menciptakan ruang lainnya di masa mendatang.
Fase penanaman pipa conduit di dalam kolom beton
Penanaman pipa conduit melibatkan empat fase yang harus dijalankan agar dapat berjalan lancar.
Meninjau gambar kerja
Hal dasar yang tidak boleh dilewatkan adalah memulai dari gambar kerja. Semua informasi terkait proyek konstruksi untuk menanam pipa conduit seperti diameter, tata kelat, dan lokasi saluran pipa tersampaikan dengan jelas.
Menandai lokasi penanaman pipa conduit
Selesai dengan gambar kerja, pengawas proyek akan memastikan semua garis grid dan garis datum yang sudah diberikan oleh surveyor. Karena pengerjaan belum bisa dilakukan sebelum surveyor memberikan hasil laporan.
Kemudian pengawas proyek akan survei lapangan untuk menandai rute saluran pipa sesuai dengan info dari gambar kerja. Penandaan ini akan memudahkan pengerjaan supaya mengetahui dimana titik penanaman pipa conduit.
Siapkan peralatan kerja dan pipa conduit
Setelah mempelajari denah proyek dari gambar kerja, kemudian Anda menyiapkan pipa conduit yang dipakai untuk melakukan pekerjaan. Nantinya, insinyur akan mengecek apakah semua peralatan kerja dan pipa sudah sesuai dengan persyaratan untuk menanam kabel.
Pemasangan pipa
Fase puncak dari proses penanaman ini adalah menempatkan pipa conduit secara fisik ke dalam kerangkeng besi kolom sebelum cetakan beton (bekisting) ditutup rapat. Pipa wajib ditempatkan di dalam inti kolom dan diikat dengan kuat menggunakan kawat bendrat ke tulangan vertikal atau sengkang (begel).
Pengikatan yang solid dan presisi ini penting untuk memastikan pipa tidak bergeser, mengambang, atau melengkung akibat tekanan hidrostatis adukan beton dan paparan getaran dari mesin vibrator saat proses pemadatan pengecoran berlangsung.
Selain pengikatan, langkah preventif krusial yang tidak boleh dilewatkan sebelum pengecoran dimulai adalah memasang penutup atau capping (dop) pada bagian ujung atas dan bawah pipa.
Tindakan ini bertujuan untuk mencegah masuknya air semen (slurry) ke dalam rongga pipa, yang berisiko menyumbat dan menyulitkan jalur penarikan kabel listrik nantinya.
Aturan Penanaman Pipa Conduit terhadap Tulangan dan Selimut Beton
Jika melihat dari kacamata teknik sipil, maka menanam pipa conduit berbahan PVC di dalam kolom sangat beresiko jika meletakkan posisinya sembarangan. Untuk menjaga fungsi tulangan tarik/tekan dan mencegah kerusakan beton, ada aturan terkait penempatan pipa terhadap tulangan dan selimut beton.
Wajib Berada di Dalam Inti Kolom
Kesalahan paling umum yang sering ditemukan di lapangan adalah menempatkan pipa conduit di luar sengkang atau di area selimut beton (concrete cover). Seharunya pipa ditempatkan di bagian dalam kerangkeng sengkang.
Area selimut beton berfungsi untuk melindungi baja tulangan dari paparan udara lembab yang menyebabkan korosi dan suhu ekstrem ketika kebakaran.
Menaruh pipa di zona ini akan mereduksi ketebalan selimut beton yang membuat beton mudah keropos (spalling) dari baja tulangan.
Tidak Menggeser Tulangan Utama (Longitudinal)
Penanaman pipa conduit harus menyesuaikan dengan celah yang ada di dalam kerangkeng tulangan, bukan sebalikny. Menggeser tulangan vertikal utama demi memberi ruang pada pipa akan merusak perhitungan desain awal struktur.
Pergeseran tulangan akan mengubah titik berat penampang kolom dan menurunkan kapasitas kolom dalam menahan momen lentur dan beban aksial secara drastis.
Jarak Aman Antar Pipa untuk Mencegah Honeycomb
Jika kolom harus menampung lebih dari satu jalur pipa conduit, maka hindari mengikat pipa secara berhimpitan. Kasih jarak antar pipa minimal 3 inci. Fungsi jarak sangat krusial supaya campuran adukan beton bisa mengalir mulus melalui celah antar pipa ketika melakukan pengecoran lancar dan terhindar dari cacat beton keropos (honeycomb).
Kesimpulan
Penanaman pipa conduit di kolom beton memakai diameter pipa dengan aturan tidak melebihi 4% dari luas penampang kolom. Apabila sampai melebihi batas tersebut, kekuatan struktur kolom beton akan berkurang.
Pipa conduit berbahan PVC atau HDPE paling sering digunakan karena mampu menahan tekanan beton yang tinggi. Walaupun kaku dan sedikit elastis, tetapi permukaan dalamnya halus sehingga kabel tidak nyangkut ketika harus menarik dan memasukannya.
